Цифровые системы передачи

Экзаменационный тест.

ВНИМАНИЕ! Желтым цветом отмечены ответы под сомнением!

Переход с двупроводного окончания КТЧ на четырехпроводные тракты производится при помощи:

Ответы

1. дифсистемы

2. усилителя низкой частоты

3. транзитного удлинителя

4. трансформатора

Генераторное оборудование тракта передачи может работать в режимах

Ответы

1. внешней синхронизации

2. внешнего запуска

3. внутренней синхронизации

Период цикла в первичном цифровом сигнале ИКМ-30

Ответы

1. 64 мкс

2. 125 мкс

3. 250 мкс

4. 100 мкс

Преобразование сигналов АИМ-1 в АИМ-2 проводится с целью

Ответы

1. обеспечения устойчивой работы аналого-цифровых преобразователей

2. уменьшения искажений при демодуляции АИМ-сигнала

3. упрощения разделения отдельных каналов на приеме

4. устранения переходных помех между каналами в АИМ-тракте

Канал тональной частоты занимает спектр частот от и до …

Ответы

1. 0,3…3,4 кГц

2. 0,4…3,2 кГц

3. 0,3…4 кГц

4. 0,6…6,8 кГц

При работе генераторного оборудования в режиме внутренней синхронизации в схеме задающего генератора замыкают перемычки

Ответы

1. 5-6

2. 2-4 и 5-8

3. 1-2 и 4-6

4. 2-3, 4-6 и 7-8

Амплитудной характеристикой КТЧ называют зависимость отклонения на частоте 800 Гц

Ответы

1. остаточного затухания от уровня сигнала на входе

2. группового времени прохождения от уровня сигнала на выходе

3. остаточного затухания от уровня сигнала на выходе

4. группового времени прохождения от уровня сигнала на входе

Номинальное остаточное затухание для четырехпроводного тракта КТЧ равно:

Ответы

1. 23 дБ

2. 7 дБ

3. -17 дБ

4. -3,5 дБ

Цифровой регистр (ЦР) в схеме кодера осуществляет

Ответы

1. запоминание решения компаратора на каждом такте

2. запоминание АИМ-отсчета и поддерживания его в течение всего времени кодирования

3. выбор полярности эталонных сигналов и управления работой БКЭ

4. определение знака разности между амплитудой АИМ-отсчета и суммой эталонных напряжений

Уровню сигнала в 20 дБм соответствует мощность

Ответы

1. 1 Вт

2. 100 мВт

3. 10 Вт

4. 10 мВт

За один цикл во вторичном цифровом потоке Е2 передается … бит

Ответы

1. 848

2. 256

3. 2928

4. 1536

Частота среза фильтра, выполняющего демодуляцию АИМ-сигнала составляет

Ответы

1. 8 кГц

2. 3,4 кГц

3. 16 кГц

4. 4 кГц

Частота следования импульсов в канальных импульсных последовательностях

Ответы

1. 64 кГц

2. 2048 кГц

3. 256 кГц

4. 8 кГц

Частота следования циклов в цифровом сигнале ИКМ-30

Ответы

1. 500 Гц

2. 4 кГц

3. 64 кГц

4. 8 кГц

Число разрядов в кодовой комбинации, которыми кодируется уровень квантования в сегменте

Ответы

1. 1

2. 8

3. 2

4. 4

В первичном цифровом сигнале передается … ОЦК

Ответы

1. 32

2. 16

3. 30

4. 64

Тактовая синхронизация в ЦСП необходима для

Ответы

1. обеспечения равенства скоростей обработки сигналов на передающей и приемной станциях

2. дискретизации и кодирования АИМ-отсчетов на передаче

3. правильного декодирования кодовых комбинаций и распределения АИМ-отсчетов на приеме

4. правильного распределения каналов сигналов управления и взаимодействия на приеме

Канальный амплитудно-импульсный модулятор (КАИМ) – это устройство, осуществляющее

Ответы

1. модуляцию аналогового сигнала канальными импульсами

2. дискретизацию аналогового сигнала во времени

3. модуляцию импульсной несущей аналоговым сигналом

4. распределения импульсов отдельных каналов в индивидуальные тракты

Нелинейные искажения в АИМ-тракте возникают вследствие

Ответы

1. ограничения канала по амплитуде

2. ограничения спектра полосы пропускания канала

3. временной задержки в канале

4. воздействия внешних помех

Величина остаточного затухания нормируется на частоте

Ответы

1. 3400 Гц

2. 300 Гц

3. 1900 Гц

4. 800 Гц

Приемник синхросигнала с задержкой контроля производит поиск синхросигнала путем проверки кодовых комбинаций на соответствие синхросигналу со сдвигом на

Ответы

1. канальный интервал

2. сверхцикл

3. цикл

4. такт

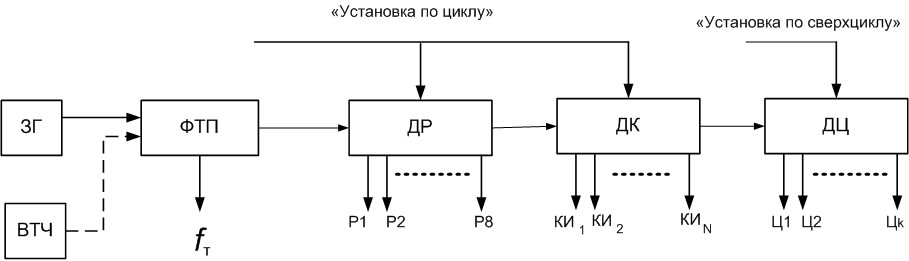

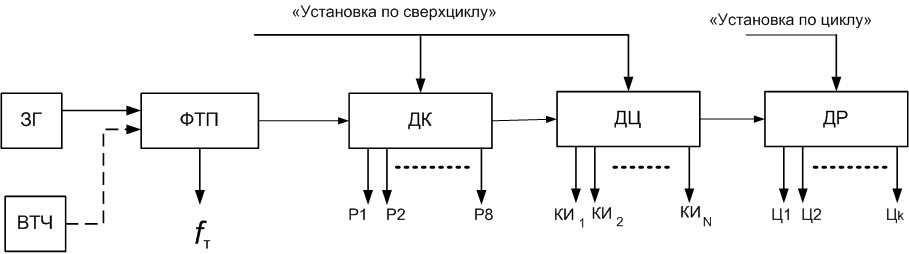

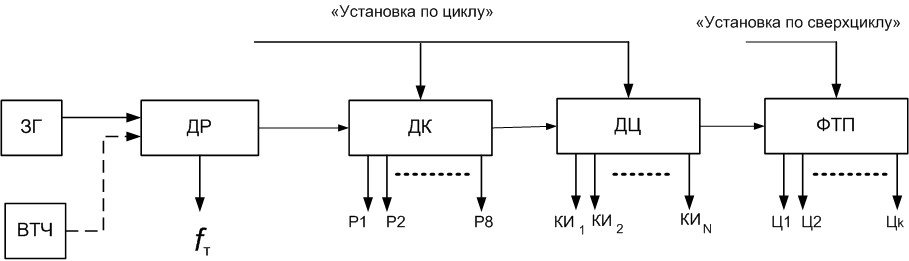

Функциональная схема генераторного оборудования ЦСП имеет вид (ЗГ – задающий генератор, ВТЧ – выделитель тактовой частоты, ФТП – формирователь тактовой последовательности, ДР – делитель разрядный, ДК – делитель канальный, ДЦ – делитель цикловой):

Ответы

Амплитудная характеристика экспандера имеет вид

Ответы

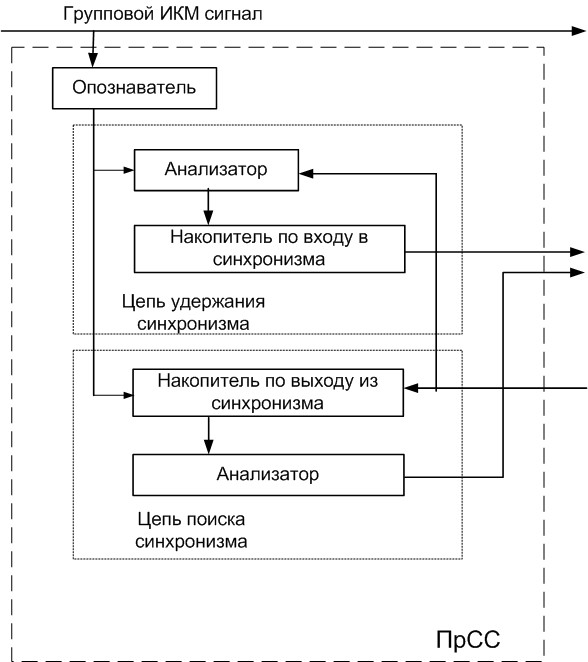

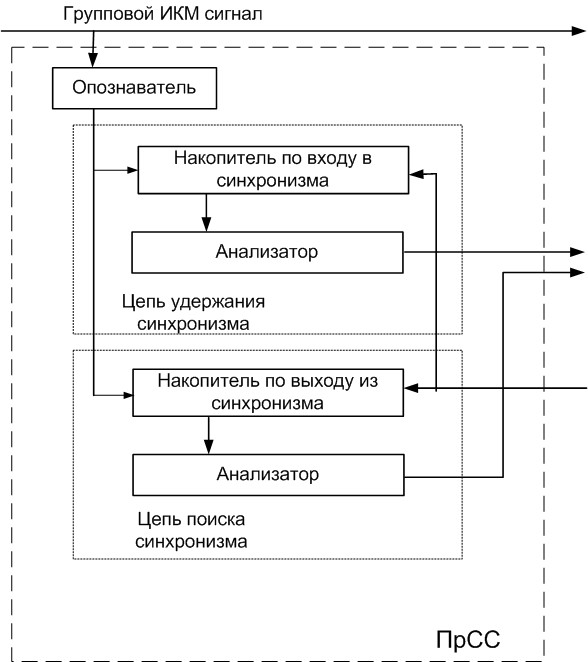

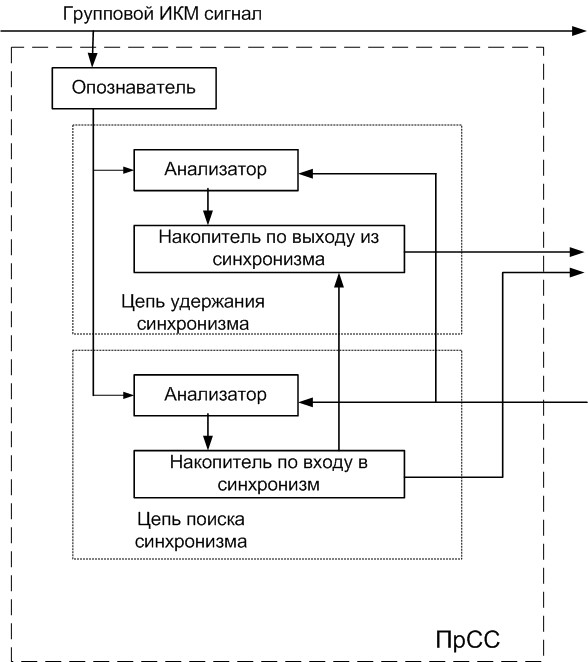

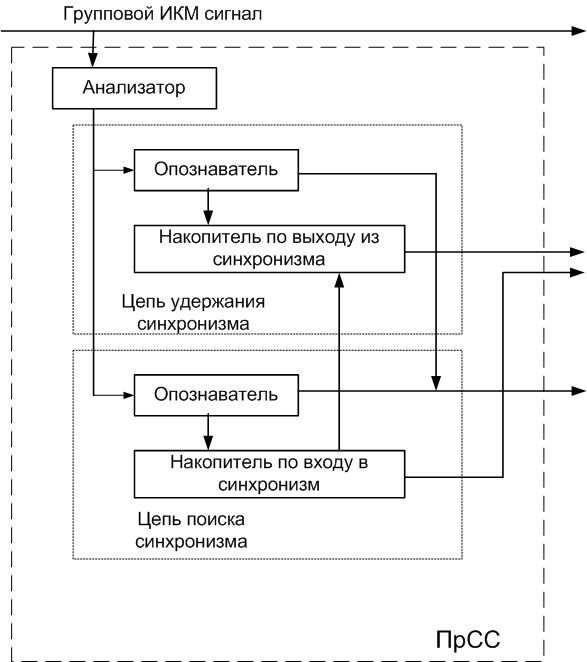

Структурная схема адаптивного приемника синхросигнала имеет вид

Ответы

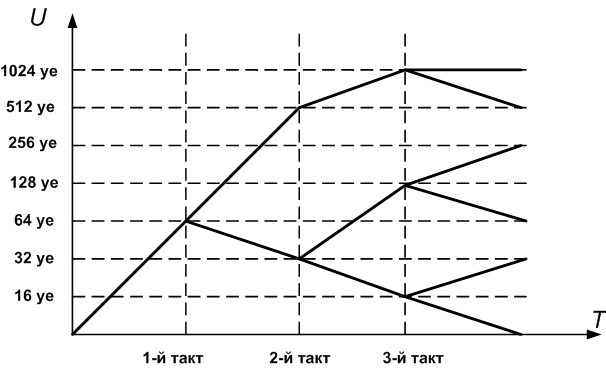

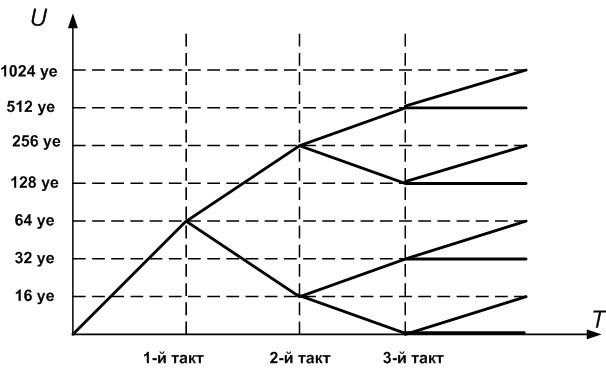

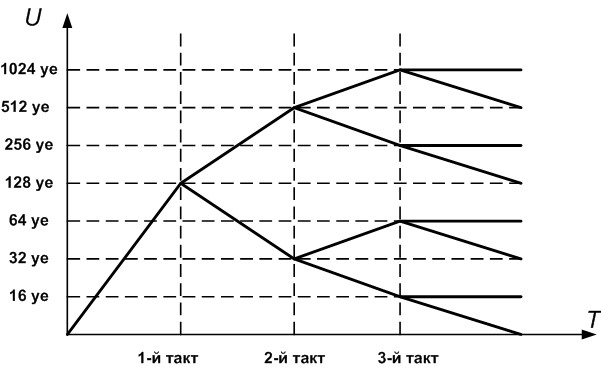

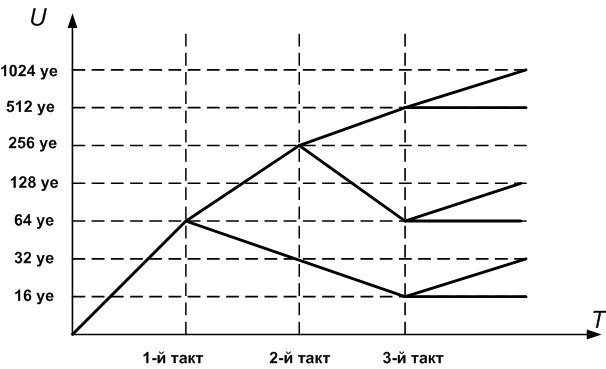

Граф последовательности кодирования сегмента имеет вид

Ответы

Не нашлись ответы на вопросы

Временным сдвигом между импульсными последовательностями записи и считывания, управляющими буферной памятью блоков асинхронного сопряжения (БАС), называют

Ответы

1. разность числа тактов между последовательностями

2. величину обратную разности частот следования последовательностей

3. период, через который совпадают фазы последовательностей

4. временную разность фаз между последовательностями

Число каналов, объединяемых в групповом АИМ-тракте составляет

Ответы

1. 24

2. 30

3. 16

4. 32

5. 12

Основной причиной переходных помех между индивидуальными каналами в групповом АИМ-тракте является

Ответы

1. временная задержка распространения

2. линейные искажения

3. несинхронность работы трактов передачи и приема

4. нелинейные искажения

Общее число разрядов в кодовой комбинации, вырабатываемой нелинейном кодером равно

Ответы

1. 8

2. 4

3. 6

4. 10

Приемник синхросигнала устанавливает отсутствия синхронного режима путем

Ответы

1. отклонению частоты появления синхросигнала от частоты цикловых импульсов

2. подсчетом символов переданных в синхросигнале за период цикловых импульсов

3. подсчета числа несоответствия (сбоев) появления синхросигнала и цикловых импульсов

4. неравенству периодов следования синхросигнала и цикловых импульсов

Аналого-цифрового оборудование (АЦО) приема ЦСП предназначено для

Ответы

1. преобразования группового АИМ-сигнала в первичный цифровой сигнал

2. преобразование первичного цифрового сигнала в АИМ-сигнал

3. разделение цифровых потоков высокого уровня на первичные цифровые сигналы

4. формирования цифровых потоков высокого уровня из первичных цифровых сигналов

Синхронность работы КАИМ на передаче и КС на приеме требуется для

Ответы

1. демодуляции АИМ-сигнала индивидуального канала

2. декодирования АИМ-отсчетов индивидуальных каналов

3. разделения АИМ-импульсов в индивидуальные каналы

4. объединения АИМ-импульсов в групповой АИМ-сигнал

Сверхцикловая синхронизация ЦСП необходима для

Ответы

1. обеспечение равенства скоростей обработки сигналов на передающей и приемной станциях

2. дискретизации и кодирования АИМ-отсчетов

3. правильного декодирования кодовых комбинаций и распределения АИМ-отсчетов на приеме

4. верного распределения каналов сигналов управления и взаимодействия на приеме

Количество цикловых импульсных последовательностей, вырабатываемых генераторным оборудованием ЦСП

Ответы

1. 64

2. 32

3. 8

4. 16
