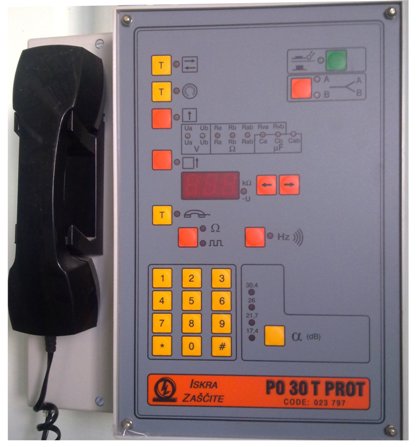

Испытательный пульт ISKRA ZACHITA PO 30 T

Применяется на АТС Si2000

Испытательный пульт РО 30 Т. Применяется на АТС Si2000



Инструкция по эксплуатации испытательный пульт PO-30.pdf Скачать




ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Испытательный пульт РО 30 T  позволяет выявлять повреждения на станционной и линейной стороне, а также определять другие параметры городской телефонной сети. С помощью испытательного пульта РО 30 T можно проводить следующие испытания и измерения:
1. Контроль телефонного соединения с абонентом;
2. Измерение напряжения на проводах “а” и “б”:
3. Выбор абонента А или В при спаренных телефонных аппаратах
(возможность проведения всех испытаний):
4. Проверка проводов “а” и “б” на разъединение, проверка соединения:
5. Проверка станционной стороны путём набора номера вызываемого
абонента:
6. Измерение напряжения на проводах “а” и “б” станционной стороны.
7. Измерение сопротивлений изоляции между проводами “а” и “б”
станционной стороны и “землёй”:
8. Измерение сопротивления предохранителя в проводе “а”:
9. Измерение сопротивления предохранителя в проводе “б”:
10. Автоматическое определёние повреждений на линейной стороне и
наличие телефонного соединения с абонентом:
11. Измерение напряжения на проводах “а” и “б” линейной стороны;
12. Измерение сопротивлений изоляции между проводами “а” и “б” линейной стороны и “землёй”:
13. Измерение ёмкости между проводами “а” и “б” линейной стороны и “землёй”:
14. Проверка конденсатора в телефонном аппарате абонента:
15. Контроль рычажного переключателя телефонного аппарата абонента:
16. Прямой вызов абонента и местный разговор (без связи через
телефонную станцию);
17. Измерение сопротивления линейных проводов “а” и “б” вместе с
телефонным аппаратом абонента:
18. Проверка работы номеронабирателя телефонного аппарата абонента:
19. Генерирование тонального сигнала частотой 800 Гц:
20. Проверка затухания речевого сигнала,
21. Вызов абонента тоновым сигналом.
