Ограничение связи White и Black List на АТС Si2000 Iskratel

     Здравствуйте Уважаемые читатели сайта Fixtoolz.ru. Для начала давайте рассмотрим теорию как настроить черный (Black List) и белый (White List) листы.

     Ограничение связи в зависимости от номера вызывающего абонента на АТС Si2000V5 доступна в версиях ПО начиная с LS507x и CS507x

     Данный вариант запрета позволяет ограничивать связь при попытке установлении соединения через какую либо группу соединительных линий в зависимости от номера вызывающего абонента.

    Для организации данного запрета необходимо выполнить следующие действия:

    1. Необходимо создать список номеров вызывающих абонентов, которым разрешена/запрещена связь. Создание списка производится в таблице CMG->Routing->TruhkGroup->White List или Black List.

White List – номерам, внесенным в этот лист, связь разрешена, всем остальным – запрещена.

Black List – номерам, внесенным в этот лист, связь запрещена, всем остальным – разрешена.

    Только один из этих листов может быть подставлен на группу соединительных линий для связи в определенном направлении (входящем, исходящем, двустороннем).

    В одном списке номеров может быть записан один или несколько префиксов. Префикс может быть записан одновременно в несколько списков для разных групп соединительных линий. В список можно записывать не только префиксные коды, но и полные абонентские номера, при этом нужно учитывать, что префикс или номер вызывающего абонента должен быть записан в том формате, в каком он передается через группу соединительных линий, для которой создается данный список.

    2. Необходимо сопоставить созданный список группе соединительных линий, для которой он был создан в таблице CMG->Routing->Trunk Group->Global-> закладка Lists



  Приведу пример работы Black List:

Задача: На АТС Si2000 V5 версия ПО LS5083 необходимо запретить входящие вызовы с сотового телефона 89222хххххх на внутренний номер 91018. Соединительная линия имеет сигнализацию DSS1

1. Добавляем наш вражеский номер 89222хххххх в черный лист

CMG->Routing->TruhkGroup-> Black List->Insert

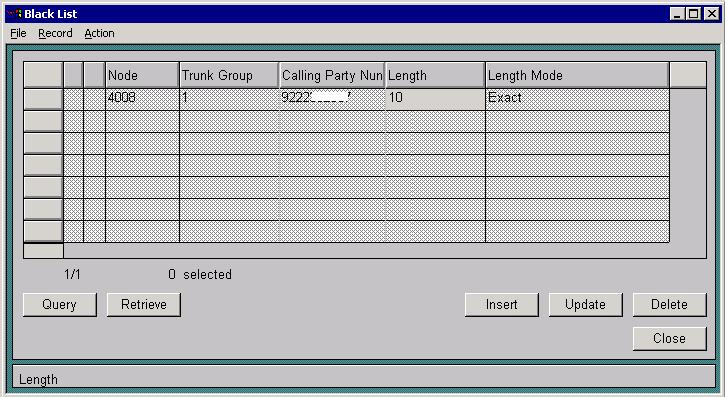

Добавляем  номер в черный лист Black List Insert Si2000Добавляем номер в черный лист Black List Insert Si2000

  У меня одна транковая группа (если у вас несколько, делаем запись на каждую). Если заметили, номер телефона забит без 8-ки, хотя на экране телефона высветился с 8-ой. Calling Party Number можно определить с помощью функции злонамеренного вызова (MCID). Включаем MCID на номере 91018 в режим Automatic.

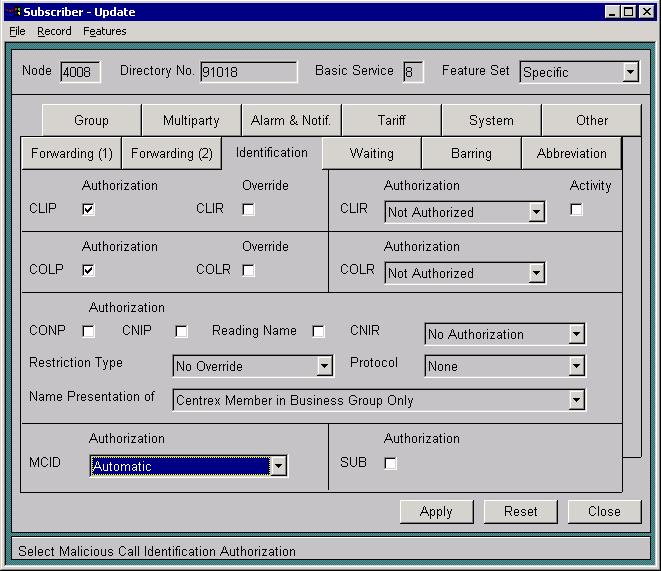

Включаем MCID на номере 91018 в режим Automatic Si2000Включаем MCID на номере 91018 в режим Automatic Si2000



    Делаем контрольный звонок и смотрим результат.

Рапорт функции злонамеренного вызова MCID Si2000Рапорт функции злонамеренного вызова MCID Si2000



  Результат наблюдения необходимо скачать с АТСки Action->Transfer и в полях Transfer Report File наш наблюдаемый узел 4008, Load Report File: 4008MsgMCID

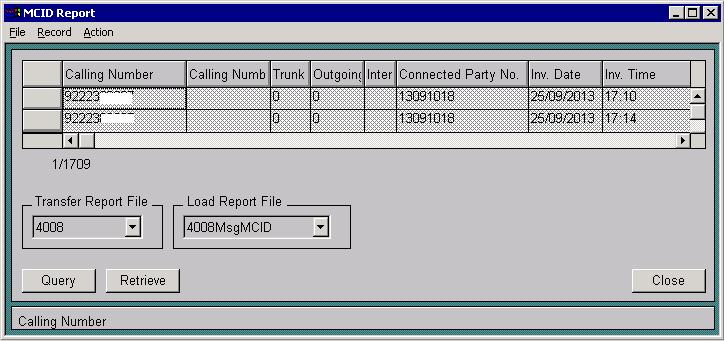

Просмотр рапорта MCIDПросмотр рапорта MCID



  2. Для применения черного списка открываем соответствующую TG CMG->Routing->Trunk Group->Global-> закладка Lists   и применяем параметры

List Operation Mode: Incoming

Check Calling Number Auth: Yes

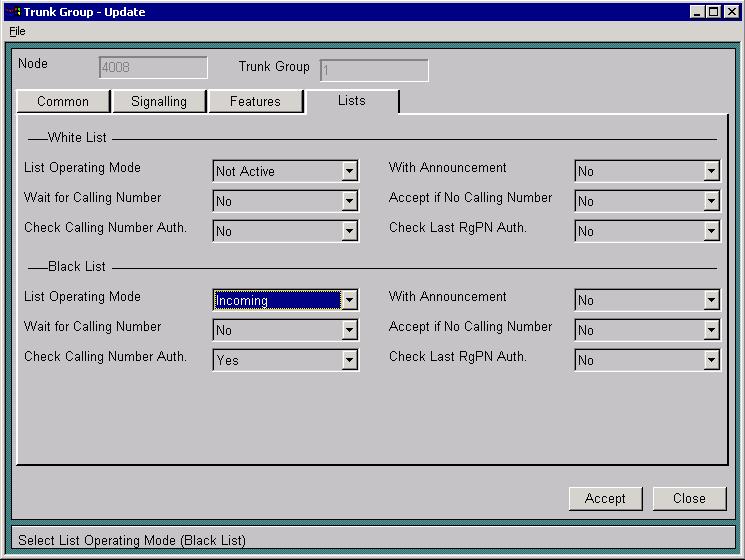

Si2000 Включение черного списка в работу Si2000 Включение черного списка в работу



 Результат: На сотовом телефонном аппарате при звонке на номер 91018, выводиться сообщение вызов отклонен
